Wrth ddewis y math cywir o gebl trydanol ar gyfer gosodiad, mae'n hanfodol deall nodweddion a manylebau gwahanol geblau amrywiol. Un cwestiwn cyffredin sy'n codi'n aml ynghylch ceblau TPS yw a ydynt yn cynnwys tair gwifren. Mae'r ateb i hyn yn dibynnu ar y math penodol o gebl trydanol TPS dan sylw, gan fod yna amrywiadau gwahanol o geblau TPS, gan gynnwys y rhai â dau ddargludydd, tri dargludydd, ac weithiau mwy.
Yn yr erthygl hon, byddwn yn archwilio strwythur ceblau TPS, yn esbonio beth yw'r ffurfweddiadau gwifren nodweddiadol a geir mewn ceblau TPS, ac yn trafod rôl ceblau TPS gwastad mewn gwifrau trydanol. Erbyn diwedd yr erthygl hon, bydd gennych ddealltwriaeth glir o'r cyfluniadau gwifrau a ddefnyddir fel arfer mewn ceblau TPS a sut y cânt eu cymhwyso mewn gwahanol systemau trydanol.
1. Beth yw Cebl TPS?
I ateb y cwestiwn a oes gan gebl TPS dair gwifren, mae'n hanfodol deall yn gyntaf beth yw cebl TPS a'i wneuthuriad nodweddiadol. Mae ceblau TPS (Cables Thermoplastic Sheathed) yn fath o gebl trydanol a ddefnyddir yn gyffredin mewn gosodiadau preswyl, masnachol a diwydiannol ysgafn. Mae'r term TPS yn cyfeirio at y deunydd thermoplastig a ddefnyddir ar gyfer gwain allanol y cebl, fel arfer PVC (Polyvinyl Cloride), sy'n darparu gwydnwch, amddiffyniad, ac ymwrthedd i ffactorau amgylcheddol.
Mae cebl TPS nodweddiadol yn cynnwys:
Arweinwyr: Dyma'r gwifrau mewnol sy'n cario cerrynt trydanol. Gellir gwneud y dargludyddion o gopr neu alwminiwm, yn dibynnu ar y cais penodol a dyluniad y cebl.
Inswleiddiad: Mae'r dargludyddion unigol wedi'u hinswleiddio i atal cylchedau byr damweiniol ac i sicrhau bod trydan yn cael ei drosglwyddo'n ddiogel.
Gwain Allanol: Mae haen allanol y cebl, a wneir fel arfer o PVC, yn darparu amddiffyniad ychwanegol i'r cydrannau mewnol, gan ddiogelu'r cebl rhag difrod ffisegol, lleithder a ffactorau amgylcheddol eraill.
2. Faint o wifrau sydd mewn cebl TPS?
Mae nifer y gwifrau mewn cebl TPS yn dibynnu ar y ffurfweddiad a'r cais arfaethedig. Mae ceblau TPS ar gael mewn gwahanol drefniadau dargludydd, ac mae'r ffurfweddiadau mwyaf cyffredin fel a ganlyn:
2.1 Cebl TPS Dwy-wifren (Byw a Niwtral)
Mae'r math mwyaf sylfaenol o gebl trydanol TPS yn cynnwys dau ddargludydd: un dargludydd byw (gweithredol) ac un dargludydd niwtral. Mae'r cebl TPS dwy wifren hwn yn cael ei ddefnyddio'n gyffredin ar gyfer cylchedau trydanol sylfaenol, megis goleuadau a chyfarpar bach, lle mae angen cysylltiad byw a niwtral yn unig.
Yn y cyfluniad hwn:
Gwifren Fyw (Actif).: Mae'r wifren hon yn cludo'r cerrynt trydanol o'r ffynhonnell pŵer i'r llwyth.
Gwifren Niwtral: Mae'r wifren hon yn cwblhau'r gylched trwy gludo'r cerrynt yn ôl i'r ffynhonnell pŵer, gan alluogi llif y trydan.
Defnyddir y cyfluniad hwn yn aml mewn cylchedau un cam ar gyfer cymwysiadau preswyl a masnachol. Fe'i darganfyddir yn gyffredin mewn ceblau TPS safonol a ddefnyddir ar gyfer goleuo, allfeydd, a dosbarthu pŵer sylfaenol.
2.2 Cebl TPS Tair Wire (Byw, Niwtral, a Daear)
Mewn gosodiadau trydanol mwy cymhleth, gall cebl TPS gynnwys tair gwifren: un wifren fyw, un wifren niwtral, ac un wifren ddaear (ddaear). Defnyddir y cyfluniad hwn yn nodweddiadol mewn cylchedau sydd angen sylfaen ar gyfer diogelwch, megis ar gyfer allfeydd pŵer, offer mawr, neu offer lle gallai namau trydanol achosi risg i ddefnyddwyr.
Yn y cyfluniad hwn:
Gwifren Fyw: Yn cario'r cerrynt trydanol i'r llwyth.
Gwifren Niwtral: Yn cario'r cerrynt yn ôl i'r ffynhonnell pŵer, gan gwblhau'r cylched.
Gwifren Ddaear (Ground).: Yn darparu mecanwaith diogelwch trwy gynnig llwybr i gerrynt lifo i'r ddaear os bydd nam, fel cylched byr neu ymchwydd trydanol.
Mae'r cebl TPS tair gwifren hwn yn hanfodol ar gyfer sicrhau diogelwch mewn systemau trydanol, gan fod y wifren ddaear yn atal siociau trydanol a thanau trwy ailgyfeirio cerrynt gormodol oddi wrth y defnyddiwr ac yn ddiogel i'r ddaear.

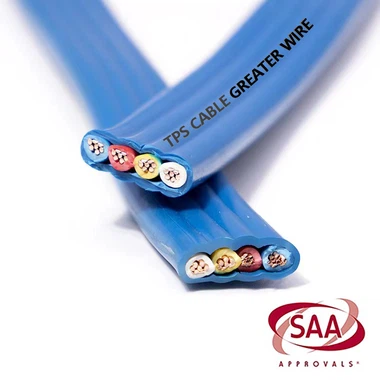

2.3 Ceblau TPS Aml-ddargludyddion
Mae rhai ceblau TPS wedi'u cynllunio gyda mwy na thair gwifren, yn enwedig mewn cymwysiadau arbenigol. Gall y ceblau hyn gynnwys gwifrau ychwanegol i gynnal cylchedau lluosog neu i ddarparu dosbarthiad pŵer mwy cymhleth. Er enghraifft, efallai y bydd gan gebl TPS bedwar dargludydd neu fwy, lle mae pob dargludydd wedi'i ddynodi ar gyfer cylched neu ddiben gwahanol. Defnyddir y cyfluniad aml-ddargludydd hwn yn gyffredin mewn systemau trydanol diwydiannol neu fasnachol.
Fodd bynnag, mae'r cyfluniadau sylfaenol ar gyfer ceblau TPS fel arfer yn gyfyngedig i ddwy neu dair gwifren. Mae'r defnydd o geblau aml-ddargludyddion yn dibynnu ar anghenion penodol y gosodiad.
3. Ceblau TPS gwastad

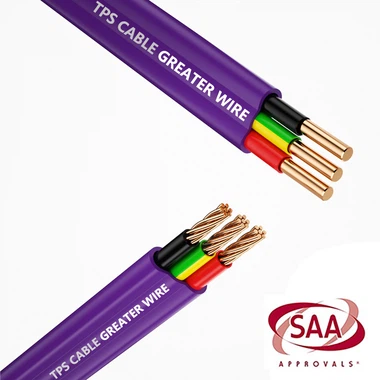

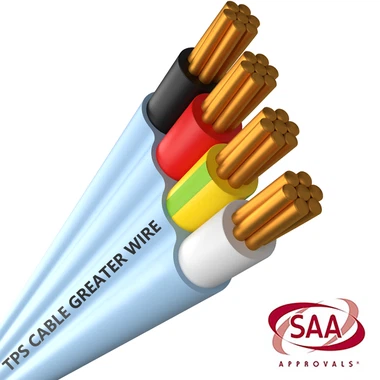

Un amrywiad o geblau TPS yw'r cebl TPS gwastad. Mae ceblau TPS gwastad wedi'u cynllunio gyda siâp gwastad, hyblyg, sy'n eu gwneud yn ddelfrydol ar gyfer gosodiadau mewn mannau tynn neu lle mae angen cebl proffil isel. Defnyddir y ceblau hyn yn gyffredin mewn gwifrau preswyl a masnachol, lle mae hyblygrwydd, rhwyddineb gosod, ac effeithlonrwydd gofod yn flaenoriaethau.
3.1 Cyfluniad Wire mewn Ceblau TPS Fflat
Gall ceblau TPS gwastad ddod mewn ffurfweddiadau dwy wifren, tair gwifren, neu hyd yn oed aml-wifren, yn dibynnu ar y cais. Y ffurfweddiadau mwyaf cyffredin yw:
Cebl TPS Fflat Dwy-wifren: Mae'r cyfluniad hwn yn cynnwys gwifren fyw a niwtral, gan ei gwneud yn addas ar gyfer cylchedau trydanol syml.
Cebl TPS Flat Three-Wire: Mae'r cyfluniad hwn yn cynnwys gwifren fyw, gwifren niwtral, a gwifren ddaear, gan ei gwneud yn ddelfrydol ar gyfer cylchedau sydd angen sylfaen ar gyfer diogelwch.
Er bod ceblau TPS gwastad yn boblogaidd am eu dyluniad cryno a'u rhwyddineb gosod, maent yn dal i gadw at yr un ffurfweddiadau gwifrau â cheblau TPS crwn traddodiadol. Y prif wahaniaeth yw siâp a hyblygrwydd, yn hytrach na nifer y dargludyddion.
4. Beth yw Rôl Gwifren y Ddaear mewn Ceblau TPS?
Mae'r wifren ddaear, neu'r wifren ddaear, yn chwarae rhan hanfodol yn niogelwch cyffredinol system drydanol. Mewn cebl TPS tair gwifren, mae'r wifren ddaear yn elfen hanfodol ar gyfer seilio'r system drydanol. Mae'r wifren ddaear yn darparu llwybr uniongyrchol i drydan lifo i'r ddaear os bydd nam, fel pe bai gwifren fyw yn dod i gysylltiad â rhan fetel o offer neu strwythur.
Swyddogaethau allweddol y wifren ddaear yw:
Diogelu Nam: Os bydd nam trydanol yn digwydd, fel cylched byr, mae'r wifren ddaear yn cyfeirio'r cerrynt gormodol yn ddiogel i'r ddaear, gan atal siociau trydan posibl.
Atal Tanau Trydanol: Trwy ddargyfeirio cerrynt bai oddi wrth ddeunyddiau hylosg, mae'r wifren ddaear yn helpu i atal tanau trydanol.
Diogelwch i Ddefnyddwyr: Mae'r wifren ddaear yn lleihau'r risg o siociau trydanol trwy sicrhau nad yw rhannau metel agored dyfeisiau ac offer trydanol yn dod yn fyw os bydd nam.
5. Cymwysiadau o Geblau TPS gyda Three Wires
Mae'r cebl TPS tair gwifren yn cael ei ddefnyddio amlaf mewn cymwysiadau sydd angen sylfaen, sy'n hanfodol ar gyfer diogelwch defnyddwyr. Mae rhai defnyddiau nodweddiadol ar gyfer cebl trydanol TPS tair gwifren yn cynnwys:
Allfeydd pŵer: Lle mae angen gosod sylfaen i amddiffyn defnyddwyr rhag siociau trydanol.
Offer mawr: Megis oergelloedd, peiriannau golchi, a ffyrnau, sydd yn aml yn gofyn am wifren ddaear ar gyfer gweithrediad diogel.
Offer diwydiannol: Lle mae rheoliadau diogelwch yn gofyn am osod sylfaen ar gyfer peiriannau a phaneli trydanol.
Gosodiadau awyr agored: Ar gyfer gwifrau a ddefnyddir mewn amgylcheddau awyr agored lle mae angen sylfaenu i atal trydanu damweiniol oherwydd lleithder neu amlygiad i'r tywydd.
6. Sut i Adnabod Ceblau TPS gyda Tair Gwifren
Mae adnabod cebl TPS gyda thair gwifren yn gymharol syml. Mae sawl ffordd o gadarnhau cyfluniad gwifren cebl TPS:
Gwiriwch y Marciau Cebl: Yn aml mae gan geblau TPS farciau wedi'u hargraffu ar y wain allanol sy'n nodi nifer y dargludyddion. Chwiliwch am symbolau neu rifau fel "2-craidd," "3-craidd," neu "3-gwifrau" i bennu ffurfweddiad y gwifrau.
Archwiliwch y Strwythur Cebl: Os oes gan y cebl dri dargludydd ar wahân y tu mewn, mae'n gebl TPS tair gwifren. Fel arfer bydd lliwiau'r dargludyddion yn cael eu safoni: byw (brown neu ddu fel arfer), niwtral (glas yn nodweddiadol), a phridd (gwyrdd/melyn fel arfer).
Gwiriwch y Sgôr Foltedd: Defnyddir ceblau TPS tair gwifren fel arfer ar gyfer cylchedau sydd â sgôr foltedd uwch ac mae angen eu seilio, tra bod ceblau dwy wifren fel arfer ar gyfer cymwysiadau symlach.
