Yn Awstralia, mae ansawdd a diogelwch gwifrau a cheblau yn bwysig iawn, yn enwedig mewn gosodiadau trydanol mewn cartrefi ac adeiladau masnachol. Defnyddir gwifrau TPS (ceblau gorchuddio thermoplastig) yn eang yn system bŵer Awstralia oherwydd eu perfformiad inswleiddio rhagorol, eu gwydnwch a'u cost gymharol isel. Mae gwifrau TPS 1.5 mm, gwifrau TPS 2.5 mm a gwifrau TPS 2.5 mm 2C E yn fathau cyffredin o fanylebau. Yn Awstralia, rhaid i bob cebl, gan gynnwys ceblau TPS, gydymffurfio â safonau cenedlaethol penodol a mynd trwy'r gweithdrefnau ardystio cyfatebol i sicrhau eu diogelwch a'u perfformiad. Bydd yr erthygl hon yn plymio'n ddwfn i'r safonau a'r ardystiadau ar gyfer gwifrau TPS yn Awstralia i helpu i ddeall sut mae'r mathau hyn o wifrau yn bodloni gofynion y diwydiant.
1. Beth yw gwifren TPS?
Mae gwifren TPS (cebl gorchuddio thermoplastig) yn fath o gebl a ddefnyddir yn gyffredin a ddefnyddir yn helaeth mewn gosodiadau trydanol mewn meysydd preswyl, masnachol a diwydiannol. Mae cebl TPS yn cynnwys dargludyddion copr a gwain allanol PVC thermoplastig, sydd â phriodweddau inswleiddio da, ymwrthedd gwres, ymwrthedd dŵr a gwrthiant cyrydiad. Gall ei wain allanol atal difrod corfforol yn effeithiol a pharhau i gynnal perfformiad da mewn amgylcheddau llaith.
Mae ceblau TPS fel arfer yn cael eu rhannu'n wahanol fathau yn ôl nifer a thrawstoriad y dargludyddion, megis:
Cebl TPS 1.5 mm:addas ar gyfer offer pŵer isel a chylchedau goleuo.
Cebl TPS 2.5 mm:addas ar gyfer dyfeisiau trydanol gyda llwythi cerrynt mwy, megis offer cartref a socedi.
Cebl TPS 2.5 mm 2C E:cebl dau graidd, sy'n addas ar gyfer systemau trydanol cartref sydd angen gwifrau dau graidd.
Mae'r ceblau hyn mewn safle pwysig yng ngwifrau trydanol cartref a diwydiannol Awstralia oherwydd eu diogelwch, eu heconomi a'u gwydnwch.
2. safonau cebl Awstralia
Yn Awstralia, rhaid i bob cynnyrch trydanol, gan gynnwys gwifrau a cheblau, gydymffurfio â chyfres o safonau diogelwch. Datblygir y safonau hyn gan Safonau Awstralia a'u hardystio gan Safonau Trydanol Awstralia/Seland Newydd (AS/NZS). Mae'r ardystiadau hyn yn sicrhau bod cynhyrchion cebl yn bodloni gofynion perfformiad penodol ac yn sicrhau diogelwch a dibynadwyedd wrth eu defnyddio.
2.1 AS/NZS 3000: Safon Gosod Trydanol
AS / NZS 3000 yw'r safon gosod trydanol ar gyfer Awstralia a Seland Newydd, sy'n nodi'r gofynion diogelwch ar gyfer yr holl wifrau a cheblau mewn systemau trydanol. Ar gyfer gwifrau TPS, yn enwedig ceblau TPS 1.5 mm, ceblau TPS 2.5 mm, a cheblau TPS 2.5 mm 2C E, mae yna nifer o safonau allweddol y mae angen eu bodloni:
Gradd inswleiddio:Rhaid i berfformiad inswleiddio'r cebl fodloni gofynion safonol i sicrhau y gall gynnal ei berfformiad inswleiddio mewn amgylcheddau tymheredd uchel, lleithder ac garw.
Gwrthiant tân:Dylai fod gan wain allanol y cebl wrthwynebiad tân penodol i atal y cebl rhag llosgi'n gyflym os bydd tân. Er mai PVC yw gwain allanol y wifren TPS, mae angen iddo fodloni gofynion gwrthsefyll tân o hyd i sicrhau y gall y gosodiad trydanol leihau'r risg o dân os bydd damwain.
Gwrthiant dŵr:Rhaid i'r ceblau fod â phriodweddau diddos, yn enwedig pan fyddant yn cael eu gosod mewn amgylcheddau llaith neu awyr agored. Gall gwifrau TPS cymwys atal lleithder rhag treiddio i'r tu mewn, a thrwy hynny osgoi methiannau trydanol.
Cryfder mecanyddol:Dylai fod gan wain allanol y cebl ddigon o gryfder mecanyddol i ymdopi â difrod corfforol cyffredin, gan gynnwys gwrthdrawiad, plygu ac ymestyn.
2.2 UG/NZS 5000:Dyluniad cebl a manylebau
Yn Awstralia, mae AS/NZS 5000 yn nodi'r gofynion dylunio ar gyfer gwahanol fathau o geblau, gan gwmpasu deunydd gwain allanol y cebl, deunydd dargludo, gallu cario cerrynt ac agweddau eraill. Ar gyfer gwifrau TPS, mae'r prif safonau'n cynnwys:
Deunydd arweinydd:Rhaid i'r dargludydd cebl ddefnyddio deunyddiau copr sy'n bodloni'r rheoliadau i sicrhau dargludedd trydanol da.
Deunydd gwain:Rhaid i ddeunydd gwain allanol y cebl fodloni gofynion PVC (polyvinyl clorid), a dylai'r wain allanol fod â gwrthiant gwres da, ymwrthedd cyrydiad a gwrthsefyll tywydd, a gallu ymdopi ag amlygiad hirdymor i olau'r haul ac amgylcheddau llaith.
Gofynion marcio:Dylid marcio gwain allanol y cebl gyda gwybodaeth fel model, manyleb, gwneuthurwr a rhif safonol i sicrhau olrhain a chydymffurfiaeth cynnyrch.
2.3 UG/NZS 1125:Gofynion perfformiad ar gyfer ceblau
Mae AS / NZS 1125 yn safon ar gyfer gofynion perfformiad deunyddiau cebl, gan gynnwys gofynion perfformiad inswleiddio, dargludyddion a gwain. Rhaid i geblau TPS fodloni'r dangosyddion perfformiad allweddol canlynol:
Goddefgarwch tymheredd:Rhaid i inswleiddio a gwain y cebl allu gwrthsefyll amgylcheddau tymheredd uchel, fel arfer yn ei gwneud yn ofynnol i'r cebl wrthsefyll tymheredd o 70 gradd o leiaf.
Gwrthiant heneiddio:Dylai fod gan y cebl ymwrthedd UV cryf a gwrthsefyll heneiddio i sicrhau na fydd yn dirywio oherwydd newidiadau amgylcheddol ar ôl defnydd hirdymor.
3. ardystiad cebl TPS a rheoli ansawdd
Yn Awstralia, mae angen i ardystiad gwifrau TPS a cheblau eraill gydymffurfio â safonau perthnasol a chael eu profi a'u cymeradwyo gan gorff ardystio. Mae marciau ardystio cyffredin yn cynnwys:

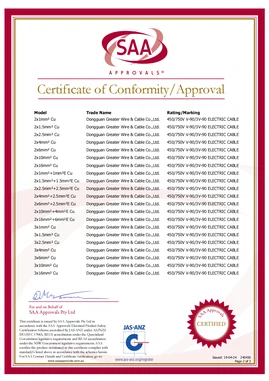

Ardystiad SAA:Wedi'i gyhoeddi gan Safonau Awstralia, mae'n nodi bod y cebl yn cydymffurfio â safonau AS / NZS. Mae'r ardystiad hwn yn sicrhau na fydd y cebl yn methu yn ystod y defnydd ac yn bodloni gofynion diogelwch mewn dylunio a deunyddiau.
Marc Ardystio Awstralia (ACM): Mae hwn yn farc ardystio a ddefnyddir yn eang sy'n nodi bod y cebl yn cydymffurfio â holl safonau diogelwch trydanol Awstralia ac wedi pasio profion ansawdd perthnasol.
marc CE:Ar gyfer ceblau TPS sy'n cael eu hallforio i'r Undeb Ewropeaidd, mae ardystiad CE yn orfodol, sy'n nodi bod y cynnyrch yn bodloni gofynion iechyd, diogelwch ac amgylcheddol y farchnad Ewropeaidd.
Yn Awstralia, rhaid i weithgynhyrchwyr fynd trwy broses rheoli ansawdd llym i sicrhau bod eu cynhyrchion yn bodloni gofynion y safonau. Bydd pob swp o gynhyrchion cebl yn cael profion cario cyfredol, profion gwrthsefyll tân, profion cryfder mecanyddol, ac ati i sicrhau eu bod yn cael eu defnyddio'n ddiogel yn y tymor hir.
4. Gofynion ardystio ar gyfer ceblau TPS o wahanol fanylebau
Er bod manylebau gwifrau TPS 1.5 mm, gwifrau TPS 2.5 mm a gwifrau TPS 2.5 mm 2C E yn wahanol, mae angen iddynt oll fodloni'r safonau a'r gofynion ardystio uchod. Dyma rai ystyriaethau ar gyfer eu ceisiadau penodol:
4.1 1.5 mm TPS gwifrau
Defnyddir gwifrau TPS 1.5 mm yn bennaf ar gyfer offer trydanol pŵer isel a systemau goleuo. Oherwydd eu trawstoriad llai a'u gallu cario cyfredol, defnyddir y cebl hwn fel arfer mewn cymwysiadau trydanol symlach a mwy diogel, gan ei gwneud yn ofynnol i'r cebl gael ymwrthedd tân sylfaenol, perfformiad inswleiddio a chryfder mecanyddol.
4.2 2.5 mm TPS gwifrau
Mae gwifrau TPS 2.5 mm yn addas ar gyfer dyfeisiau pŵer uwch a chylchedau soced. Oherwydd yr angen i gario cerrynt uwch, mae gofynion dylunio ac ansawdd y cebl hwn yn fwy llym. Yn ogystal â phrofion trydanol confensiynol, mae angen i weithgynhyrchwyr sicrhau bod gan ddeunyddiau inswleiddio eu ceblau heneiddio da a gwrthsefyll tymheredd uchel.
4.3 2.5 mm 2C E TPS gwifren
Defnyddir gwifren TPS 2.5 mm 2C E mewn systemau trydanol dau graidd, yn bennaf ar gyfer socedi a chyfarpar cartref. Mae angen i'r cebl hwn fynd trwy gamau ardystio ychwanegol i sicrhau bod gan y cebl dau ddargludydd berfformiad trydanol sefydlog, inswleiddio da, a gall weithredu am amser hir mewn amgylcheddau llaith neu llym.
