Mae Cable MC yn fath o gebl gydag arweinydd wedi'i lapio mewn gwain fetel, sy'n addas ar gyfer dosbarthu pŵer, llinellau rheoli, a systemau larwm tân. O'i gymharu â cheblau AC (arfog), gwain fetelCebl mcyn gallu gwasanaethu fel dargludyddion sylfaen offer a gwifrau sylfaen agored neu wedi'u hinswleiddio ar wahân. Mae ei brif nodweddion yn cynnwys: 1. Gwydnwch: Mae gwainoedd alwminiwm neu ddur yn darparu amddiffyniad mecanyddol ychwanegol. 2. Gosod Hawdd: Nid oes angen cwndidau na gwain ychwanegol, gan arbed amser adeiladu a chostau.3. Yn berthnasol yn unol: Yn addas ar gyfer amgylcheddau sych a llaith, a gellir ei osod o dan y ddaear neu eu hamlygu.
Mewn gwahanol fathau o geblau MC, mae pob dargludydd yn cael ei godio â lliw penodol i sicrhau bod swyddogaeth wifren yn nodi'n gyflym ac yn gywir wrth osod a chynnal a chadw trydanol.Gan gymryd cebl MC 12AWG fel enghraifft, disgrifiwch yn fanwl y gofynion codio lliw safonol ar gyfer ceblau MC
1. Codio lliw o gebl 12 2 MC
Defnyddir ceblau 12 2 MC yn nodweddiadol ar gyfer llinellau 120V neu 277V, gyda chymwysiadau nodweddiadol gan gynnwys cylchedau soced a chylchedau goleuo. Mae'n cynnwys dwy wifren 12 medrydd (AWG) a gwifren sylfaen noeth neu wyrdd y tu mewn. Mae'r codio lliw safonol fel a ganlyn:
Du (Poeth 1): Gwifren Prif Gam, y wifren fyw wedi'i chysylltu â'r cyflenwad pŵer.
Niwtral: Mae'r wifren niwtral yn cwblhau'r ddolen gylched.
Copr gwyrdd neu noeth (daear): gwifren sylfaen, gan ddarparu amddiffyniad cylched.
Mewn cymwysiadau un cam 120V neu 277V, mae gwifrau du fel arfer wedi'u cysylltu â thorwyr cylched, mae gwifrau gwyn wedi'u cysylltu â phen niwtral y gylched llwyth, ac mae gwifrau agored neu wyrdd wedi'u seilio i sicrhau diogelwch y system drydanol.
2. Codio lliw o gebl 12 3 mC
Mae ceblau 12 3 MC yn addas ar gyfer cylchedau cyfnod deuol gyda 208V, 240V, neu 480V, neu ar gyfer cylchedau un cam 120V y mae angen rheolaeth switsh annibynnol arnynt. Er enghraifft, mewn goleuadau preswyl a masnachol, wrth ddefnyddio cyflenwad pŵer tri cham, gellir defnyddio ceblau 12 3 MC i reoli lampau lluosog. Mae'r codio lliw fel a ganlyn:
Du (poeth 1): Prif linell fyw.
Coch (poeth 2): Gwifren fyw ail gam, sy'n addas ar gyfer offer 240V neu gylchedau switsh deuol.
Niwtral: Gwifren Niwtral.
Copr gwyrdd neu noeth (daear): gwifren sylfaen.
Pan gânt eu defnyddio ar gyfer llinellau 120V, gellir cysylltu'r gwifrau du a choch â gwahanol switshis i reoli dau lwyth annibynnol. Pan gânt eu defnyddio ar gyfer llinellau 240V, mae'r gwifrau du a choch wedi'u cysylltu â L1 a L2 yn y drefn honno, gan ddarparu cyflenwad pŵer dau gam.
3. Codio lliw o gebl 12 4 mC
Defnyddir ceblau 12 4 MC yn bennaf ar gyfer systemau cyflenwi pŵer 3- cam 208V, 240V, neu 480V, neu gylchedau rheoli aml -switsh mwy cymhleth. Mae'r codio lliw fel a ganlyn:
Du (poeth 1): Llinell boeth y cam cyntaf.
Coch (poeth 2): Llinell fyw ail gam.
Glas (poeth 3): Gwifren fyw trydydd cam.
Niwtral: Gwifren Niwtral.
Copr gwyrdd neu noeth (daear): gwifren sylfaen.
Mae'r cyfluniad hwn yn arbennig o gyffredin mewn amgylcheddau masnachol a diwydiannol, megis cyflenwi pŵer i moduron tri cham neu ar gyfer systemau rheoli elevator mewn adeiladau aml-stori. Mae gwifrau byw du, coch a glas yn cyfateb i gyfnodau A, B, a C y cyflenwad pŵer tri cham, gan sicrhau dosbarthiad llwyth cytbwys mewn llwythi tri cham fel moduron neu offer HVAC.
4. Codio lliw o gebl 12 5 mC
Mae'r cebl 125 MC yn ychwanegu gwifren fyw ychwanegol ymhellach, sy'n addas ar gyfer systemau trydanol mwy cymhleth fel dosbarthiad 3- Cyfnod 277/480V, systemau goleuo brys, neu reolaeth HVAC. Mae'r codio lliw fel a ganlyn:
Du (poeth 1): Llinell boeth y cam cyntaf.
Coch (poeth 2): Llinell fyw ail gam.
Glas (poeth 3): Gwifren fyw trydydd cam.
Oren (tir ynysig): gwifren sylfaen ynysu (a ddefnyddir ar gyfer offer sensitif).
Niwtral: Gwifren Niwtral.
Copr gwyrdd neu noeth (daear): Gwifren sylfaen offer.
Defnyddir gwifrau oren yn gyffredin ar gyfer ynysu systemau sylfaen (Ig) ac maent yn addas ar gyfer amgylcheddau fel offer meddygol ac ystafelloedd gweinydd cyfrifiadurol sy'n sensitif i sŵn trydanol. Mae'r cyfluniad hwn yn sicrhau nad yw ymyrraeth electromagnetig yn effeithio ar y ddyfais ac yn gwella ansawdd pŵer.
5. Codio lliw 14 2 cebl larwm tân MC
Mae'r cebl larwm tân 14 2 wedi'i gynllunio'n benodol ar gyfer systemau larwm tân ac mae'n cwrdd â gofynion pennod NEC 760 ar gylchedau amddiffyn tân. Oherwydd gofynion dibynadwyedd uchel y gylched larwm tân, mae ei godio lliw hefyd yn wahanol i ofynion ceblau MC cyffredin:
Coch (cylched pŵer FPLR): Llinell drosglwyddo signal larwm tân (yn fyw fel arfer).
Du (Cylchdaith Dychwelyd): Gwifrau Cysylltu Cylchdaith.
Copr gwyrdd neu noeth (daear): gwifren sylfaen.
Mewn rhai cymwysiadau arbennig, gellir ffurfweddu'r cebl larwm tân 14 2 MC mewn coch a gwyn, lle:
Mae coch yn cynrychioli'r llinell drosglwyddo signal larwm.
Mae Gwyn yn cynrychioli'r llinell niwtral neu'r llinell signal dychwelyd.
Mae'r cyfluniad hwn yn addas ar gyfer dyfeisiau fel cyrn larwm tân, swnyn, goleuadau brys, a synwyryddion mwg.
PwysigrwyddCebl mcCodio lliw
Mae nodi codio lliw ceblau MC yn gywir yn hanfodol ar gyfer yr agweddau canlynol:
Diogelwch: Atal gwallau gwifrau rhag achosi cylchedau byr, sioc drydan, neu danau.

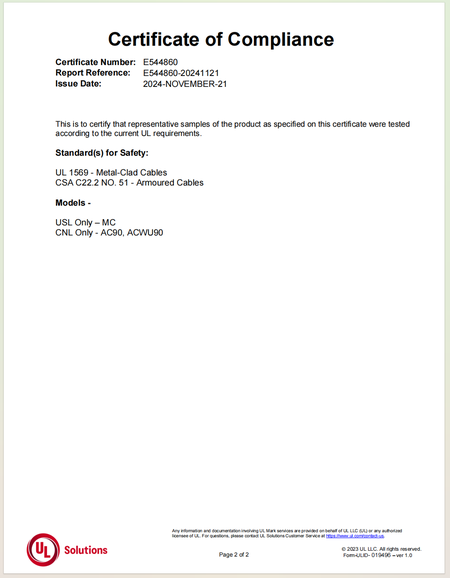

Cydymffurfiaeth: Sicrhau cydymffurfiad â NEC a rheoliadau adeiladu lleol.
Cyfleustra Cynnal a Chadw: Mae'n hwyluso technegwyr i adnabod cylchedau yn gyflym ac yn lleihau amser datrys problemau.
Cydnawsedd System: Sicrhewch nad yw ceblau o wahanol lefelau foltedd, cyfnodau a dibenion yn cael eu drysu i'w defnyddio.
